Key Features

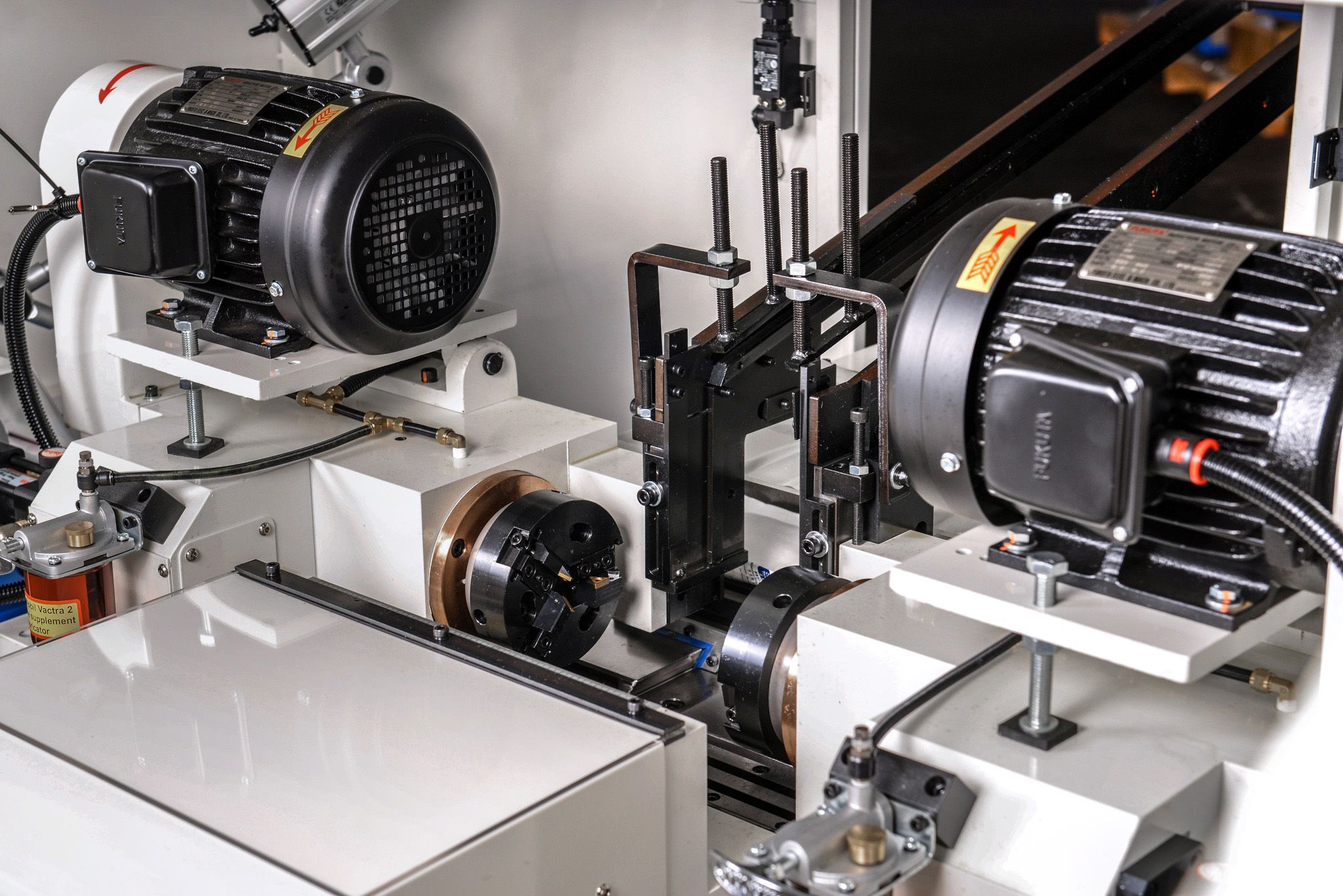

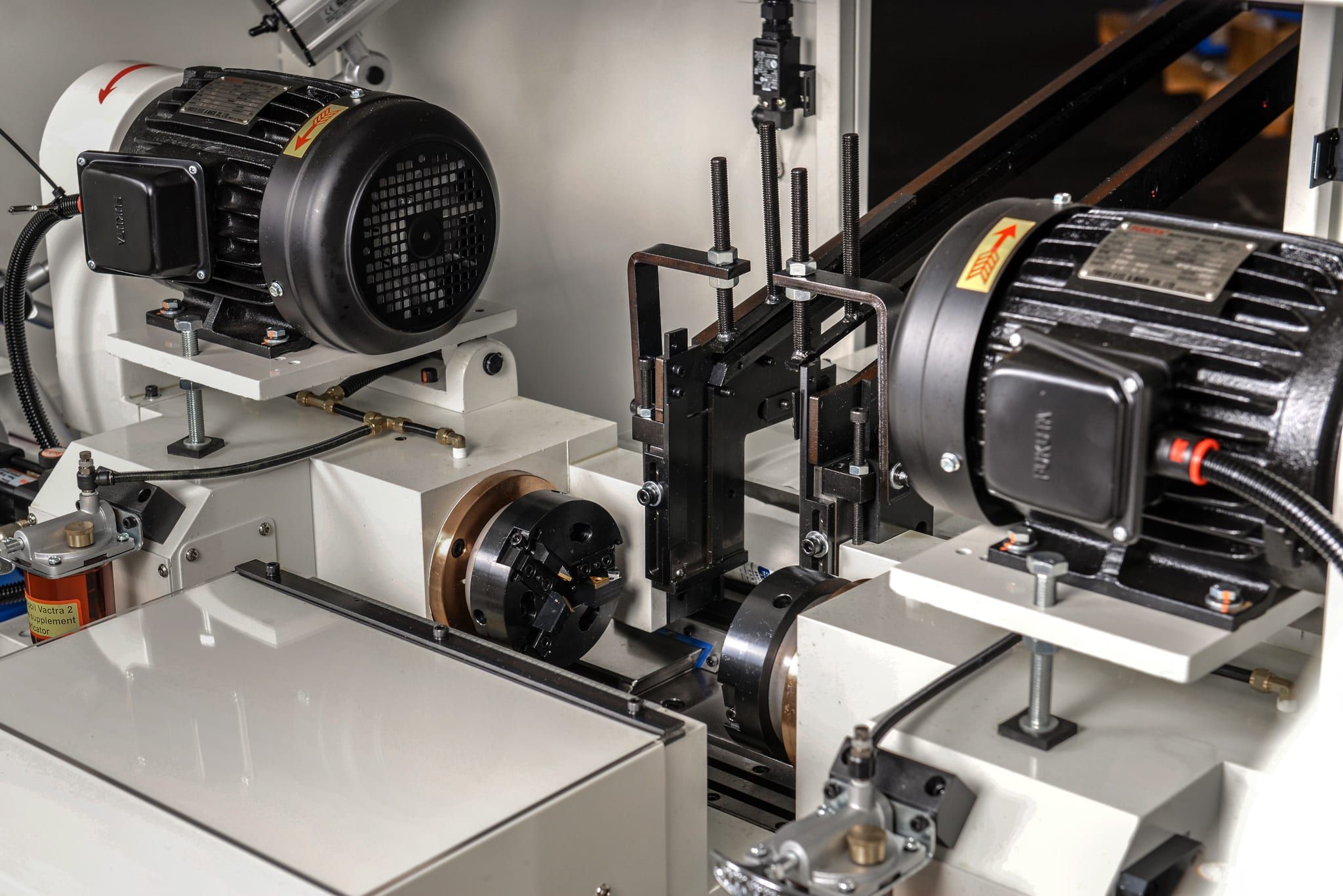

Double-End Chamfering
Chamfers the inside, outside, and face of both ends in one seamless process, ensuring clean and precise finishes.
Short-Length Capability
Handles tube lengths from 25 mm to 300 mm, ideal for small workpieces.
Versatile Applications
Suitable for a variety of materials, including steel, stainless steel, copper, and aluminum, with adjustable speed for different materials.
Efficient Two-Step Process
Combines a fast approach speed for time-saving and an infinitely adjustable chamfering speed for a smooth finish.
Automation Options

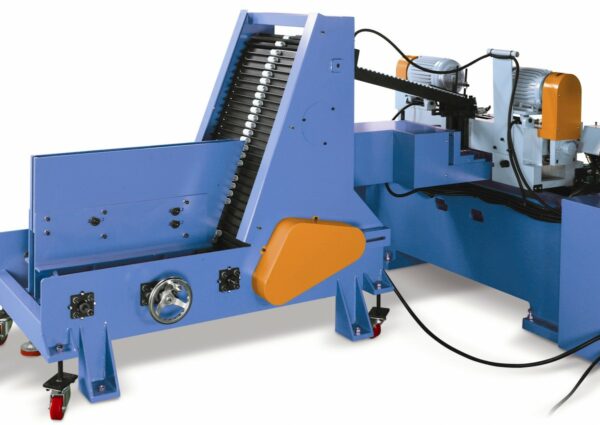

Features a fully automatic feeding and chamfering system with a Rack Sliding Magazine (standard) or optional Bundle Loading Magazine (BTM) for increased efficiency.
Durable Design

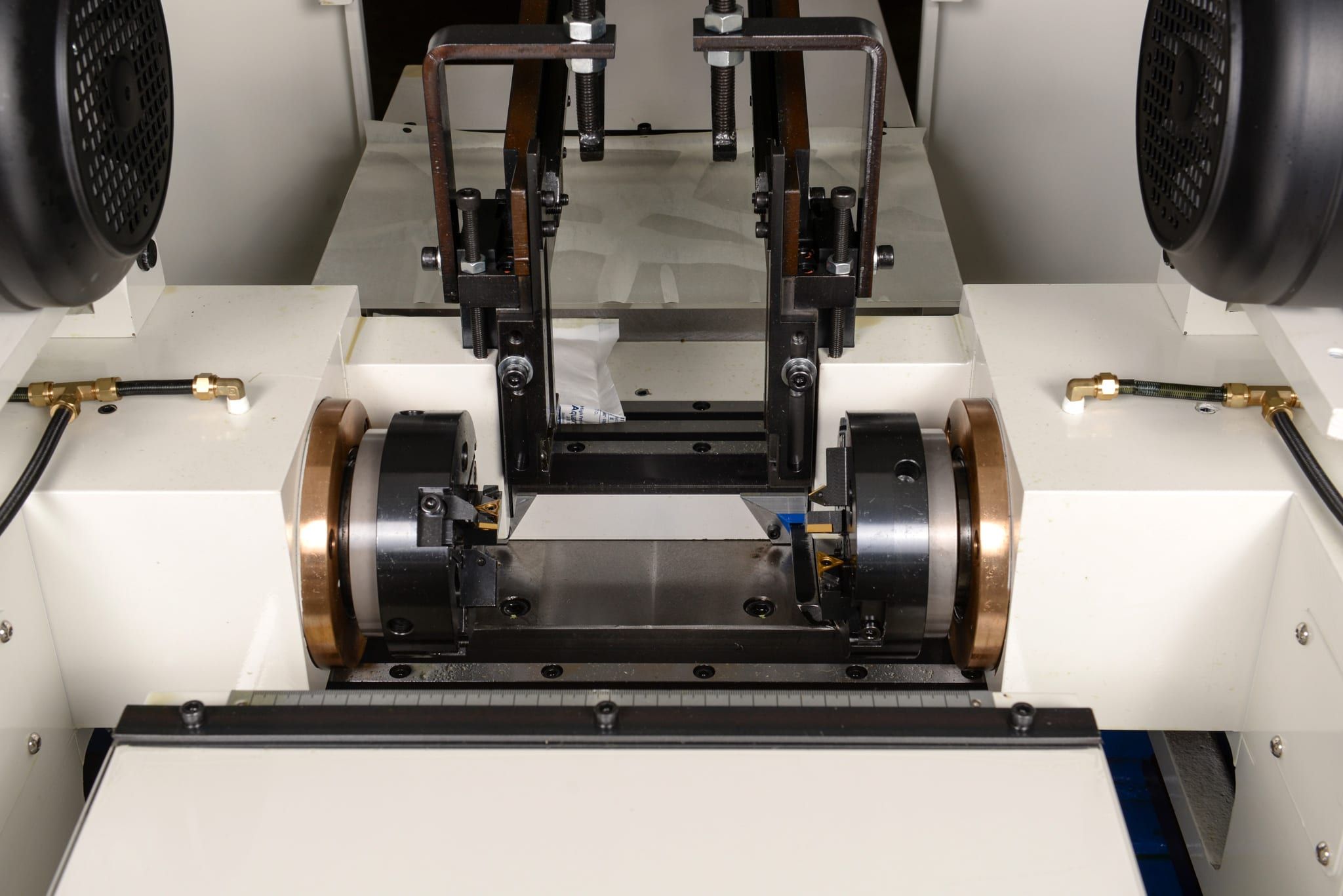

Equipped with a rigid tool seat and easily replaceable tool bits for extended working life.

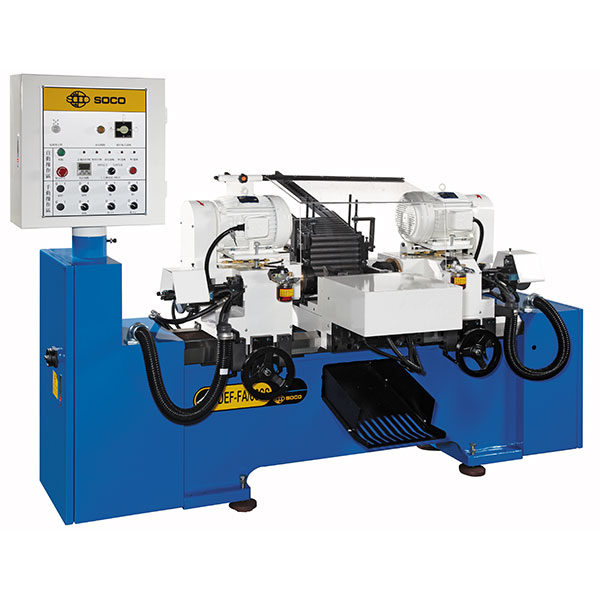

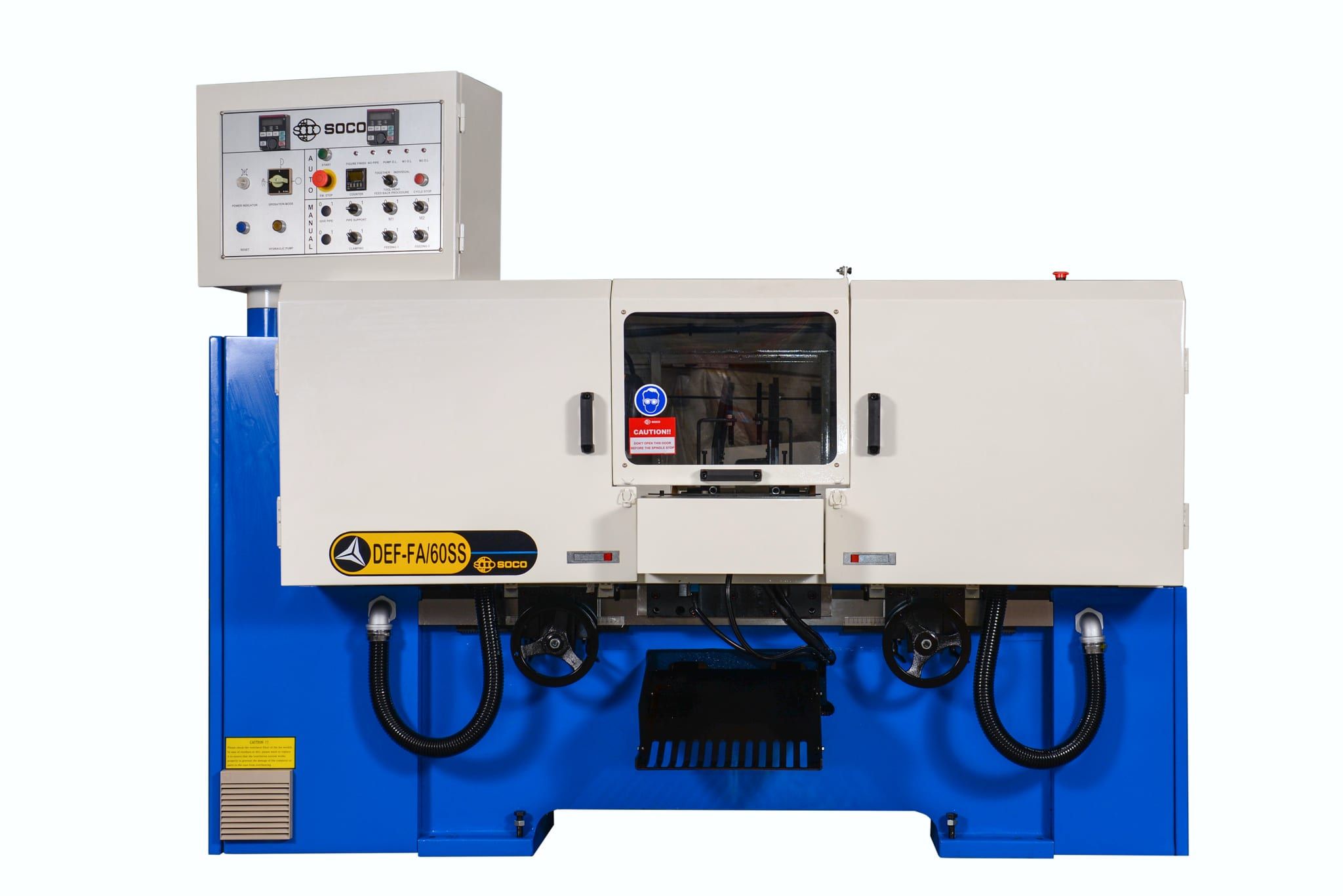

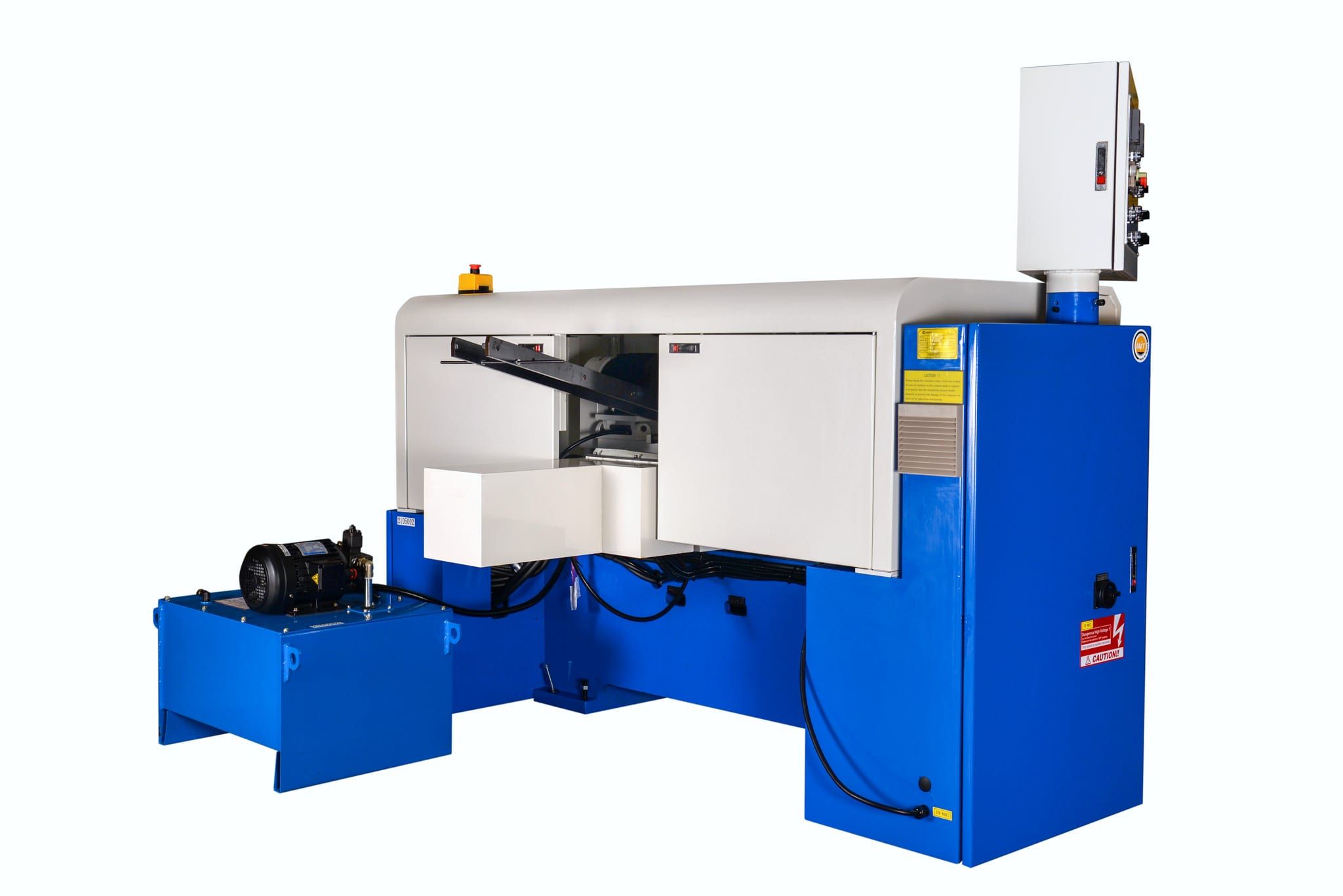

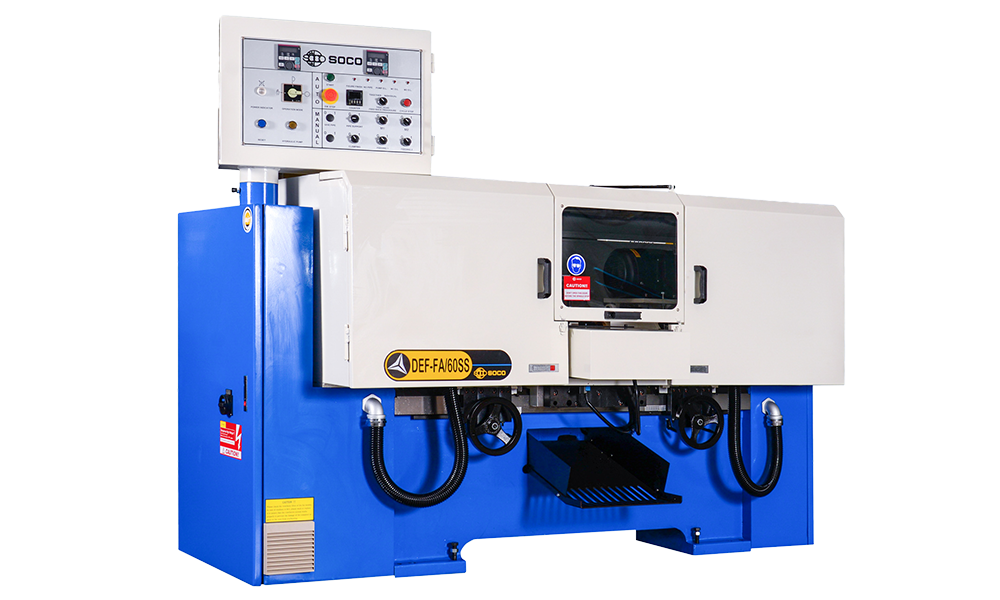

DEF-FA/60SS Specifications
| Specification | DEF-FA/60SS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Round tube capacity (mild steel) | Ø16-Ø60 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum tube wall thickness | 4 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tube operation | Inside and outside edge chamfering and facing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum facing depth | 0.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar capacity (mild steel) | Ø9-Ø30 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar operation | Outside chamfering only (C5 chamfer) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Workpiece length | 25-300 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

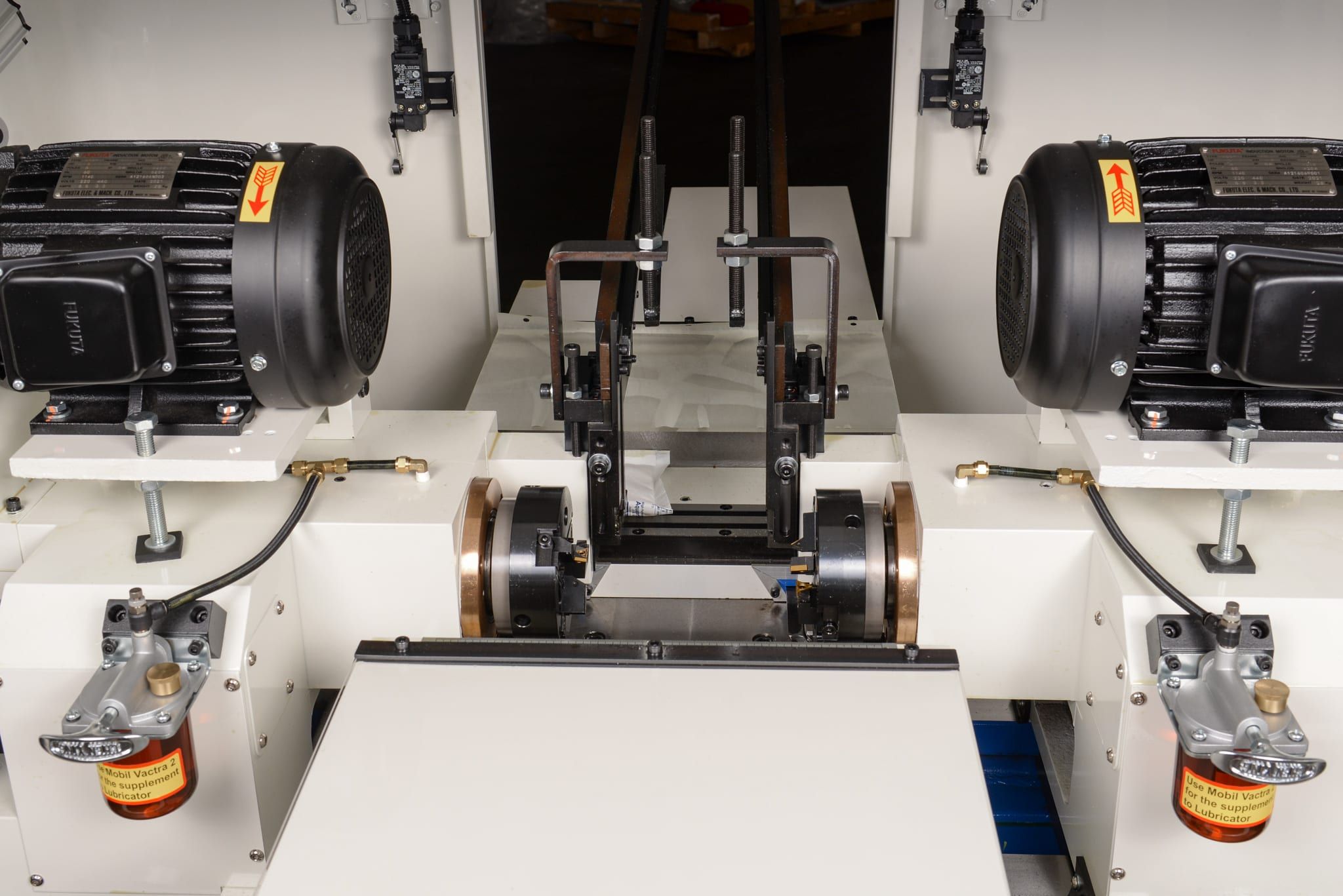

| Spindle motor | 1.5 kW, 6P (both sides) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed (60 Hz) | 912 RPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed (50 Hz) | 760 RPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cutting head feed | Hydraulic cylinder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material loading | Rack type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rack loading capacity | 50 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic pump motor | 1.5 kW/4P, 20 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic pressure | 55 kg/cm² | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic reservoir | 100 L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressed air | 6-8 bar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total air consumption | 120 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total power requirement | 4.7 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard accessories | Standard tool head (E3K234) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optional accessories | Special tool head and seats for Ø9-Ø16 mm tube chamfering, boring/deep chamfers, radius chamfering, and solid-bar outside chamfering with centering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (L × W × H) | 2280 × 1560 × 1590 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Machine weight | 1550 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
