Key Features

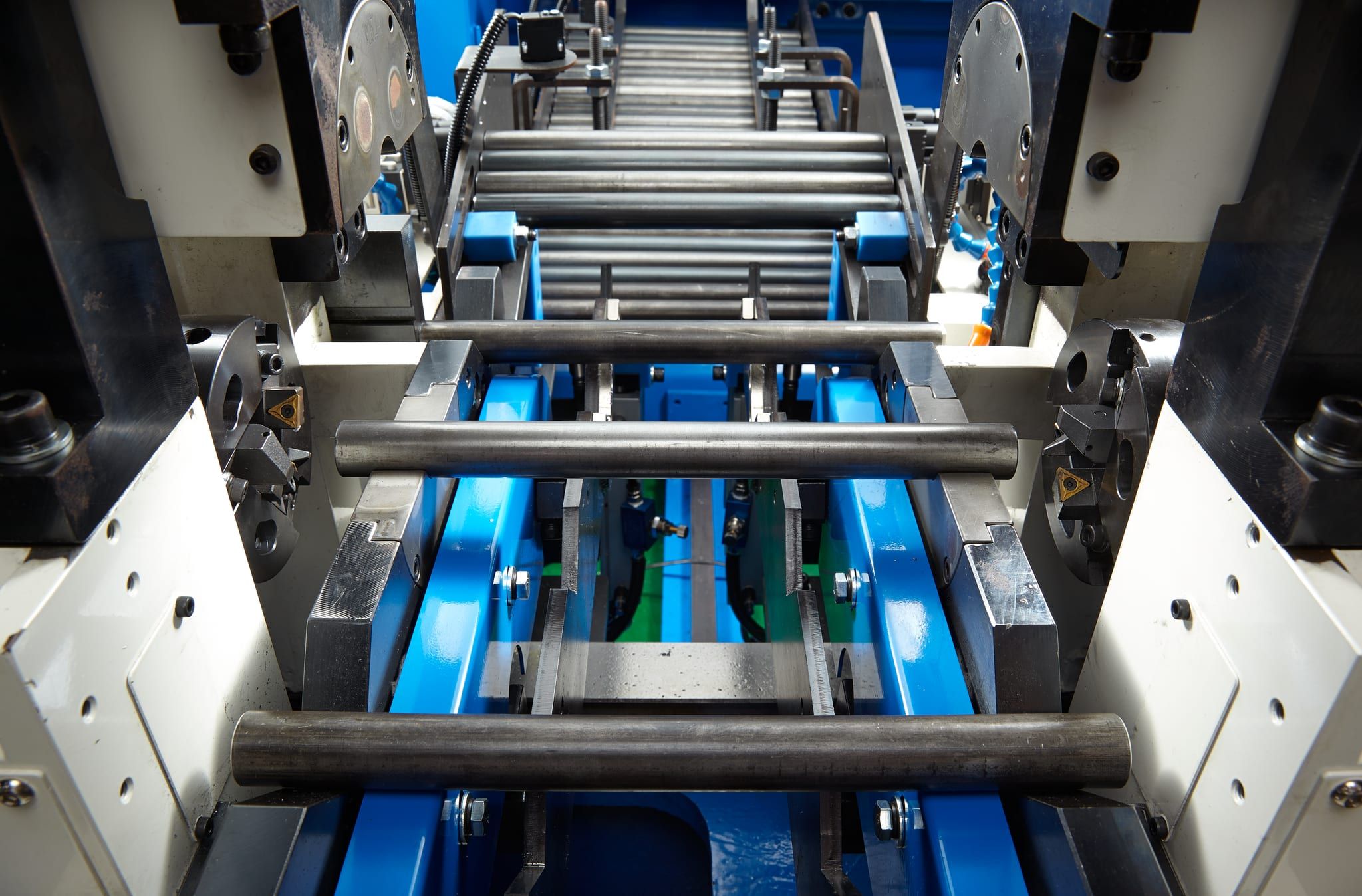

Double-End Chamfering
Simultaneously chamfers the inside, outside, and face of both ends in one process, delivering smooth and clean results.
Long-Length Capability
Handles tube lengths from 250 mm to 3,000 mm, ideal for extended workpieces.
Versatile Applications
Suitable for a variety of materials, including steel, stainless steel, copper, and aluminum, with optional radius (round) chamfering capabilities.
Efficient Two-Step Process
Combines a fast approach speed for time-saving and an infinitely adjustable chamfering speed for precise finishes.
Automation Options

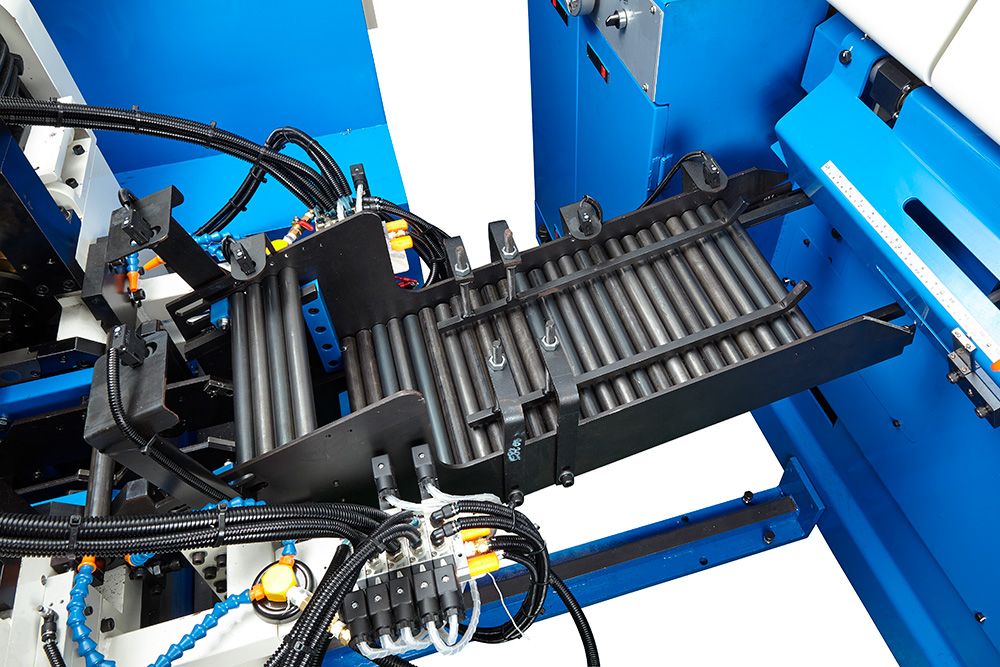

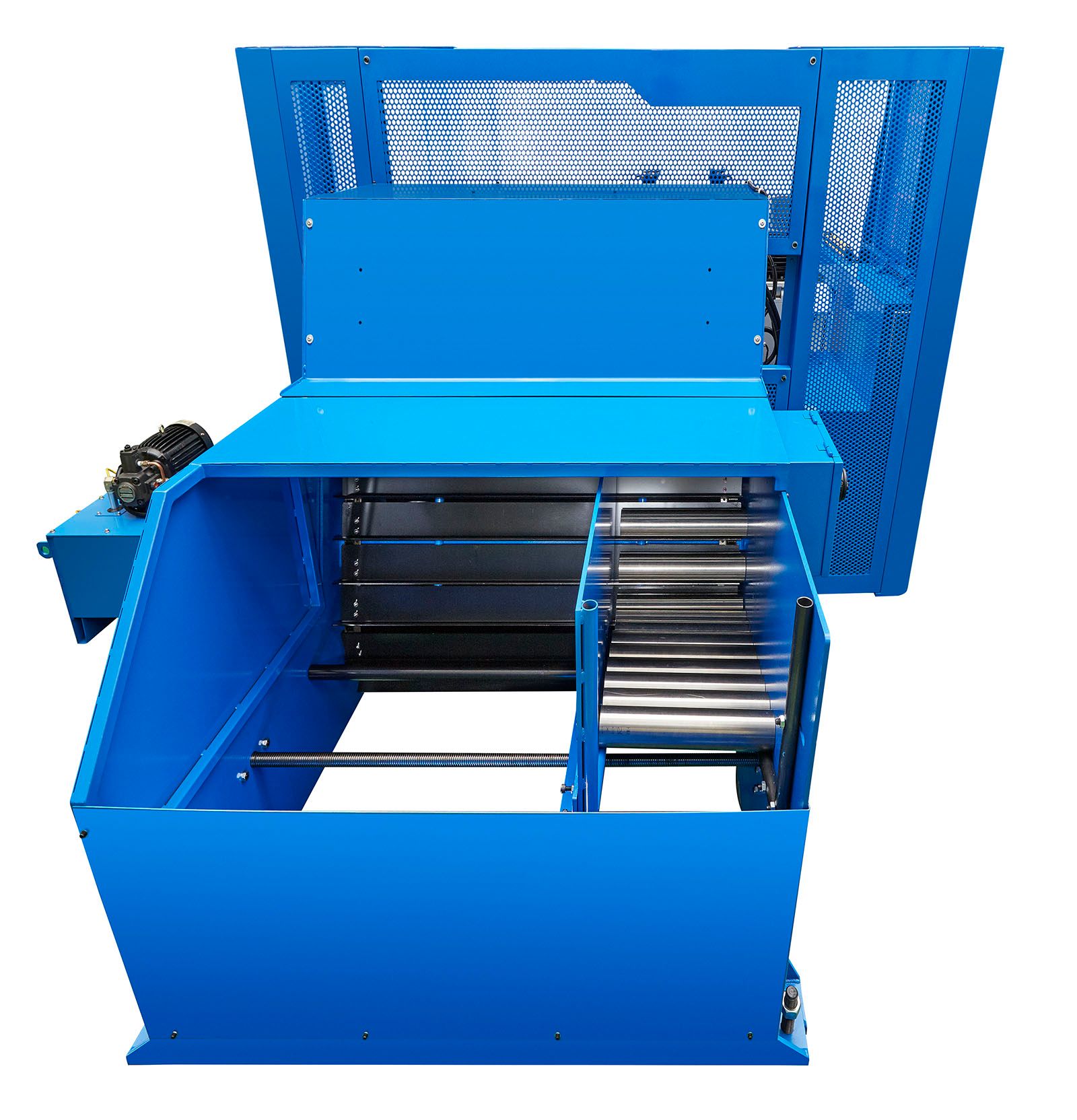

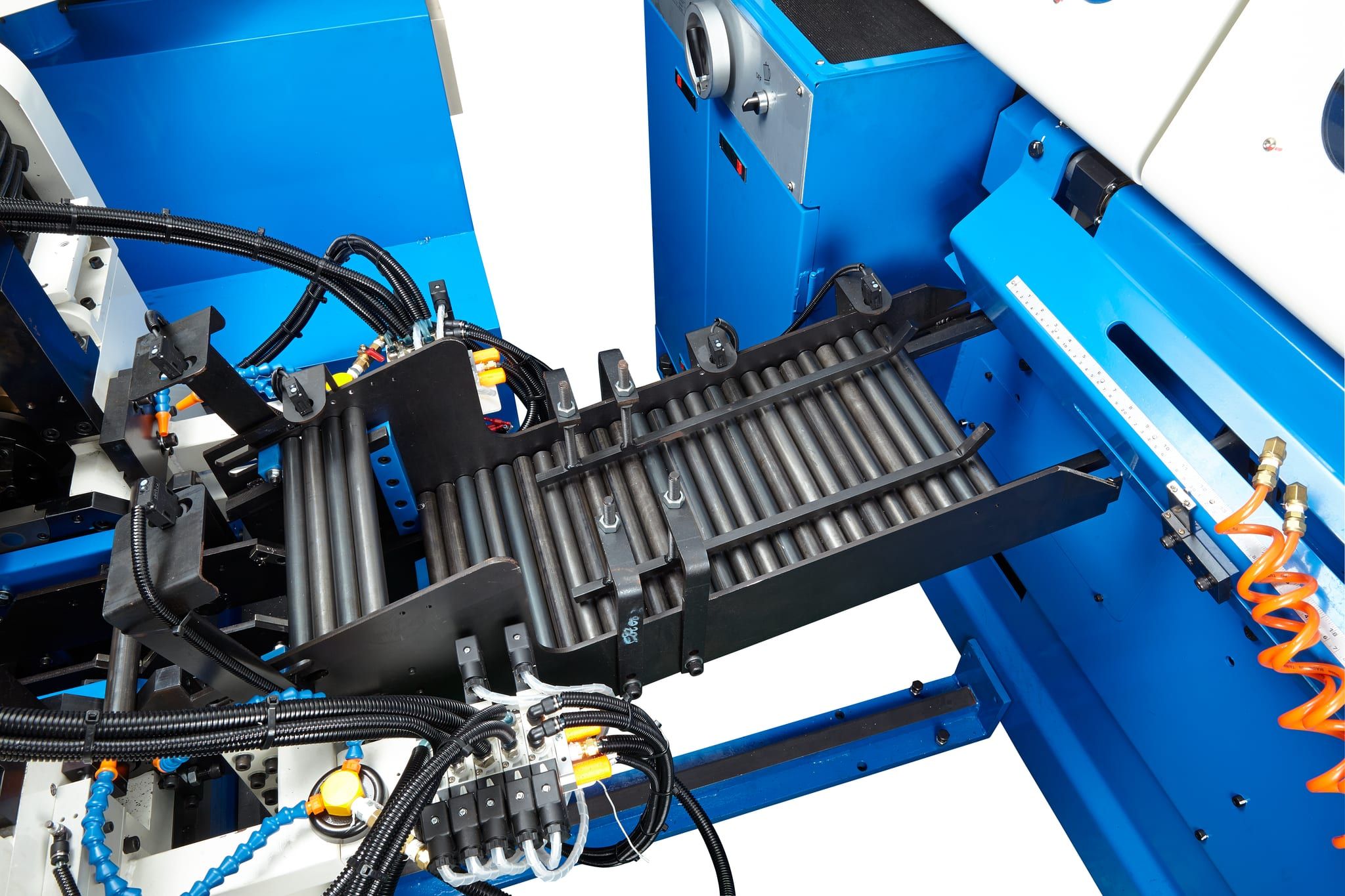

Comes with a standard Rack Sliding Magazine and optional Bundle Loading Magazine (BTM) for seamless feeding and chamfering processes.
Durable Design

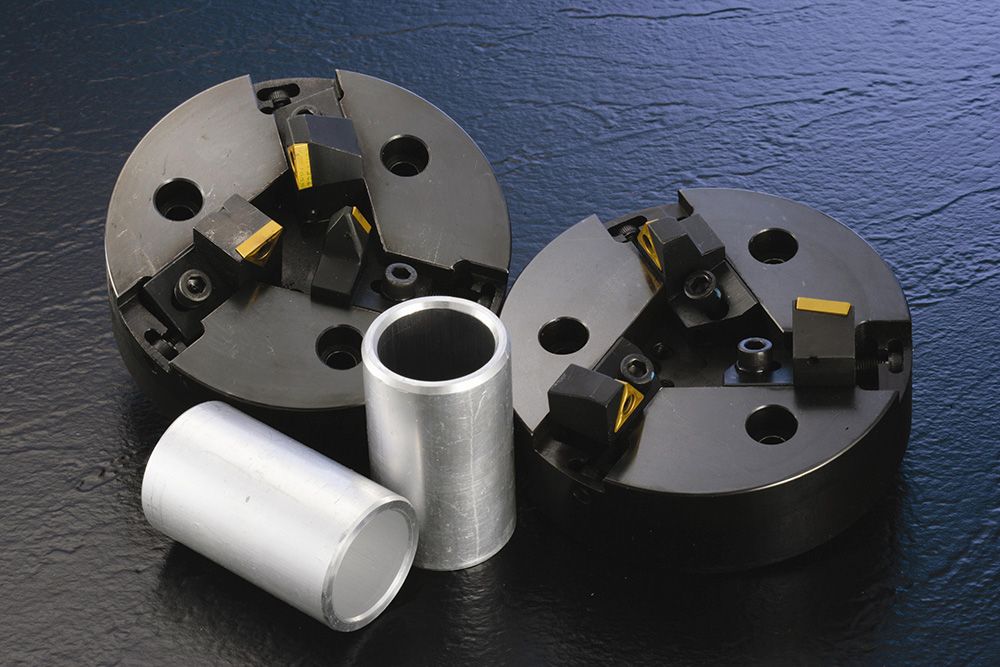

Built with a rigid tool seat for longevity and easily replaceable tool bits for extended working life.

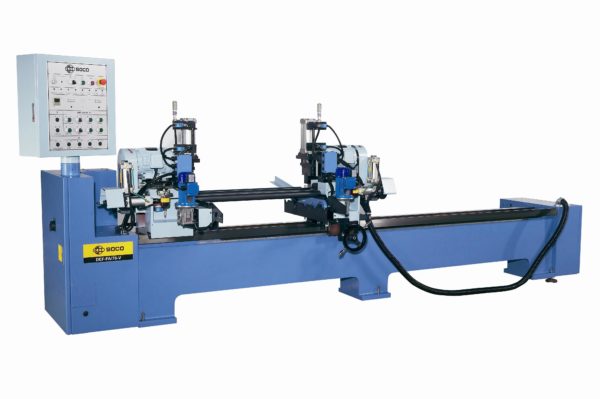

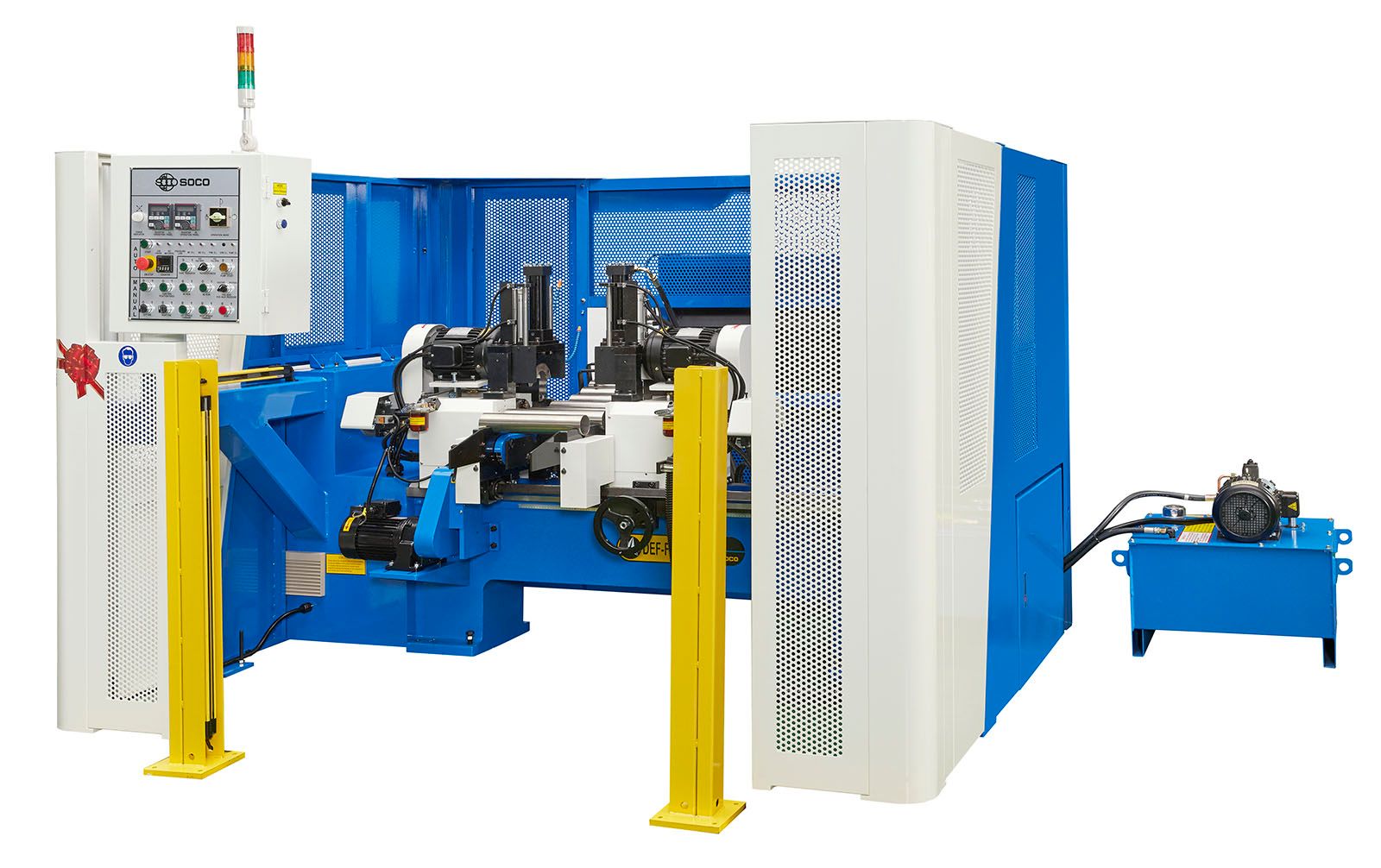

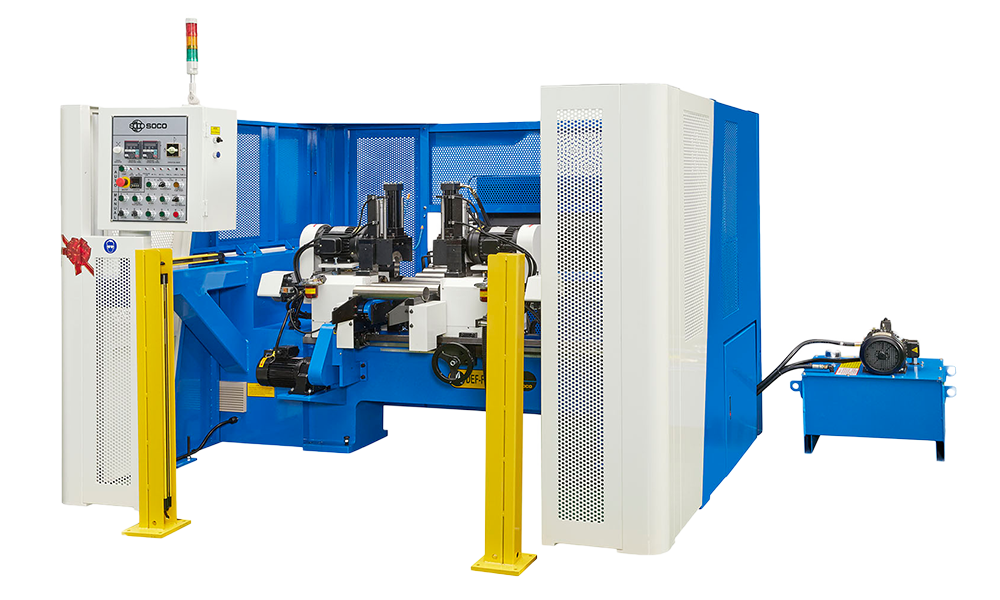

DEF-FA/76-V Specifications
| Specification | DEF-FA/76-V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Length configuration | 1000 mm | 2000 mm | 3000 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Round tube capacity (mild steel) | Ø16-Ø76 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum tube wall thickness | 3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tube operation | Inside and outside edge chamfering and facing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum facing depth | 0.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar capacity (mild steel) | Ø16-Ø30 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar operation | Outside chamfering only (C4 chamfer) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Workpiece length | 250-1000 mm | 250-2000 mm | 250-3000 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle motor | 2.25 kW/4P (both sides) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed (60 Hz) | 1394/2591 RPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed (50 Hz) | 1160/2159 RPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cutting head feed — hydraulic | Hydraulic cylinder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cutting head feed — pneumatic | Pneumatic cylinder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material storage | Rack type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rack loading capacity | 50 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic pump motor | 2.25 kW/4P, 30 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic pressure | 55 kg/cm² | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic reservoir | 100 L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressed air | 6-8 bar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total air consumption | 120 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total power — hydraulic | 7.5 kW (standalone); 7.8 kW (connected) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total power — pneumatic | 5.3 kW (standalone); 5.6 kW (connected) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard accessories | Standard tool head (E3K234) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optional accessories | Motorized cutting-head position adjustment | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (L × W × H) | 2720 × 1600 × 1770 mm | 3720 × 1600 × 1770 mm | 4720 × 1600 × 1770 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Machine weight — hydraulic | 1465 kg | 1680 kg | 2000 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Machine weight — pneumatic | 1415 kg | 1630 kg | 1950 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For a SA-78NCE + DEF-FA/76-V automation cell, minimum workpiece length is 300 mm.
