Key Features
NC Servo Control

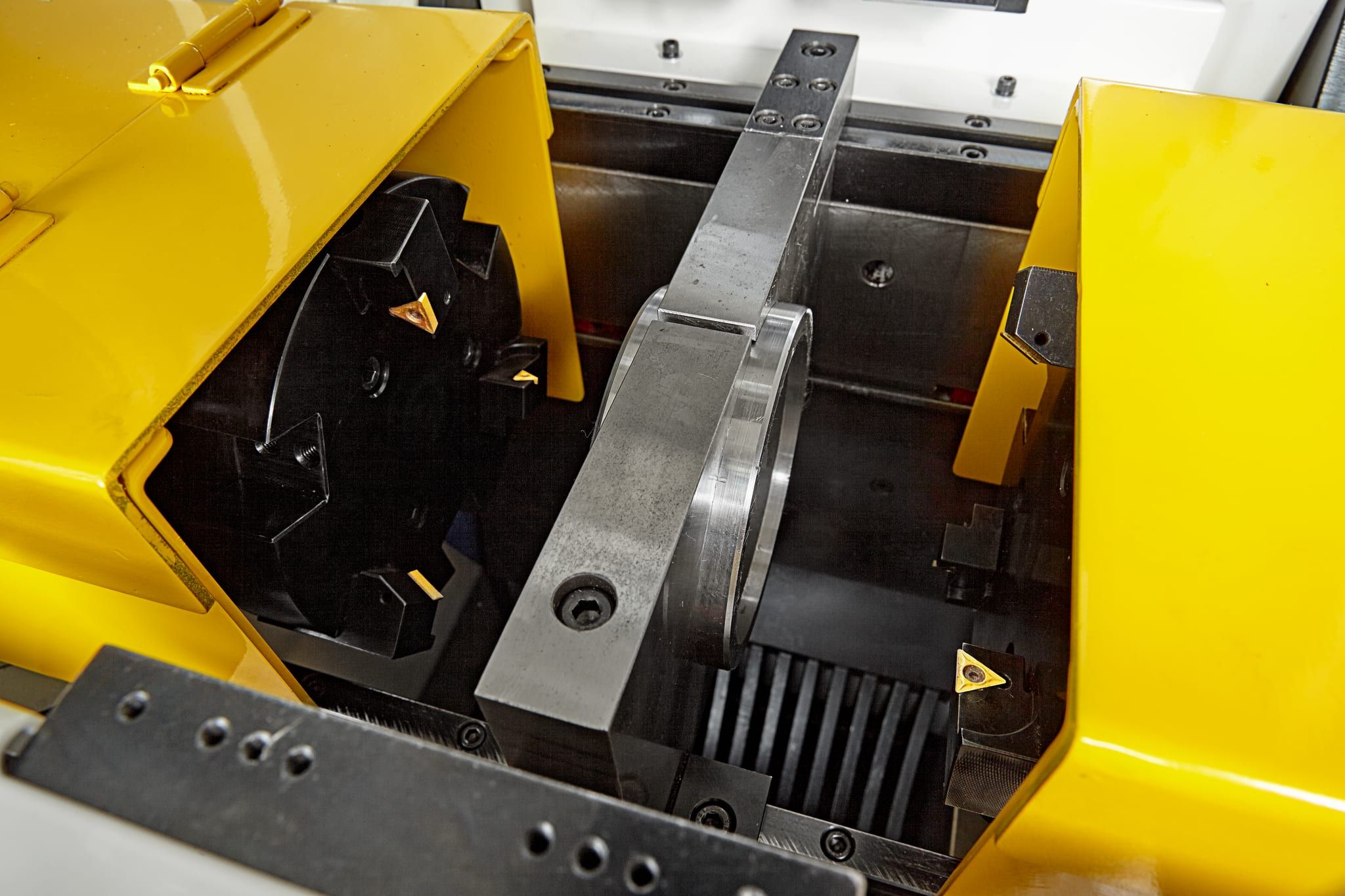

Cutting head and feeding way controlled by servo motor with intuitive touchscreen interface for NC control of chamfering depth and speed.
Heavy-Duty Capacity
Handles tubes from Ø60 to Ø127 mm with up to 8 mm wall thickness, as well as solid bars from Ø60 to Ø127 mm.
Short-Length Capability
Processes working lengths from 25 mm to 250 mm, ideal for short workpieces that other machines cannot handle.
Fast Processing
Processes one Ø60 mm S45C workpiece in approximately 6 seconds at the specification sheet's stated test conditions.
Adjustable Chamfering
Servo-controlled cutting-head feed and spindle speeds from 245 to 1,015 RPM support repeatable setup across different workpieces.
Automation Options

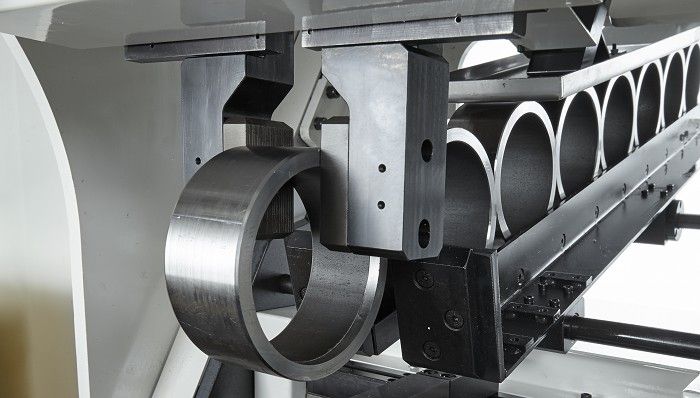

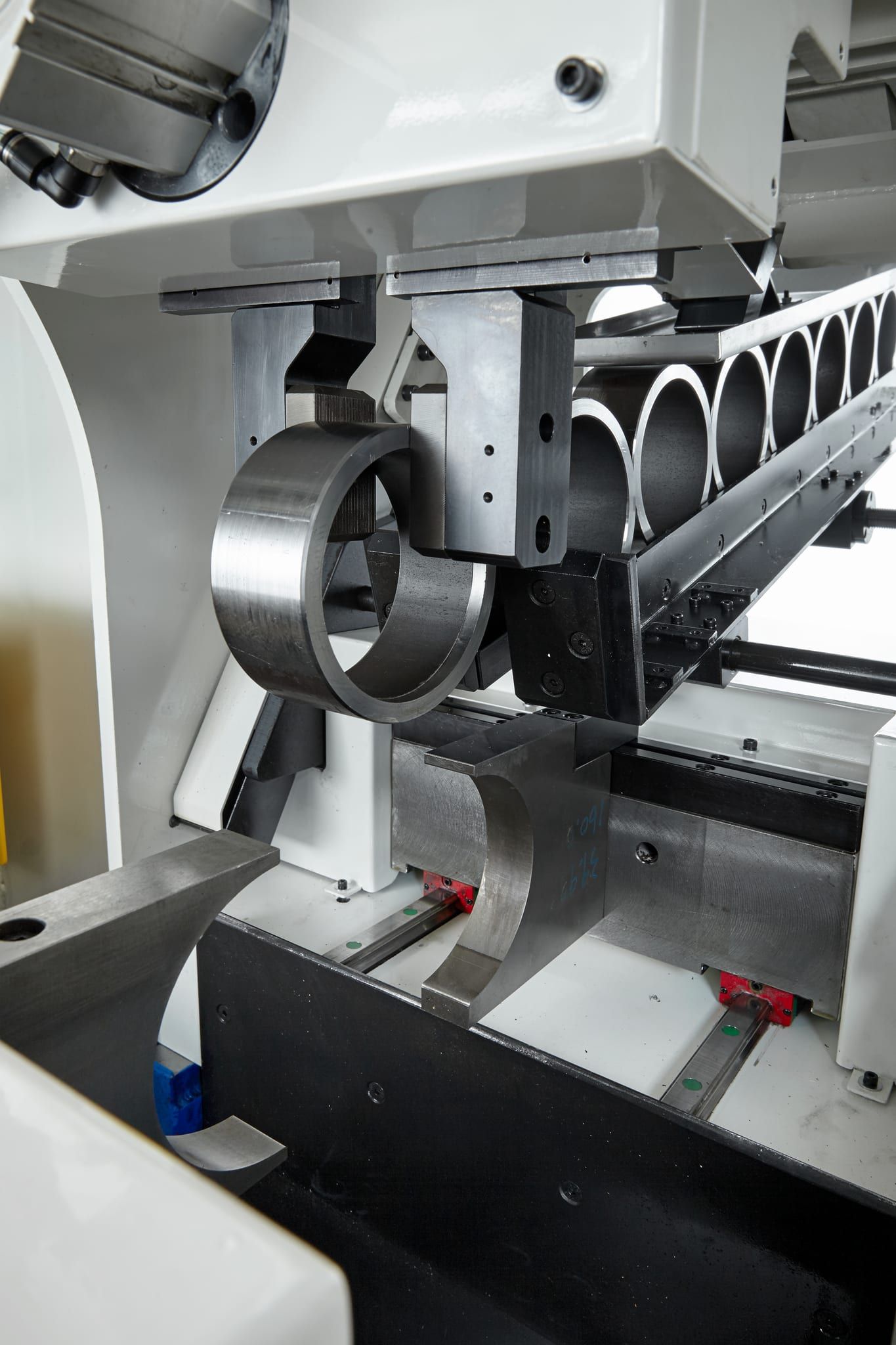

Fully automatic chamfering system with standard Rack Sliding Magazine or optional Bundle Loading Magazine (BTM) for increased productivity.

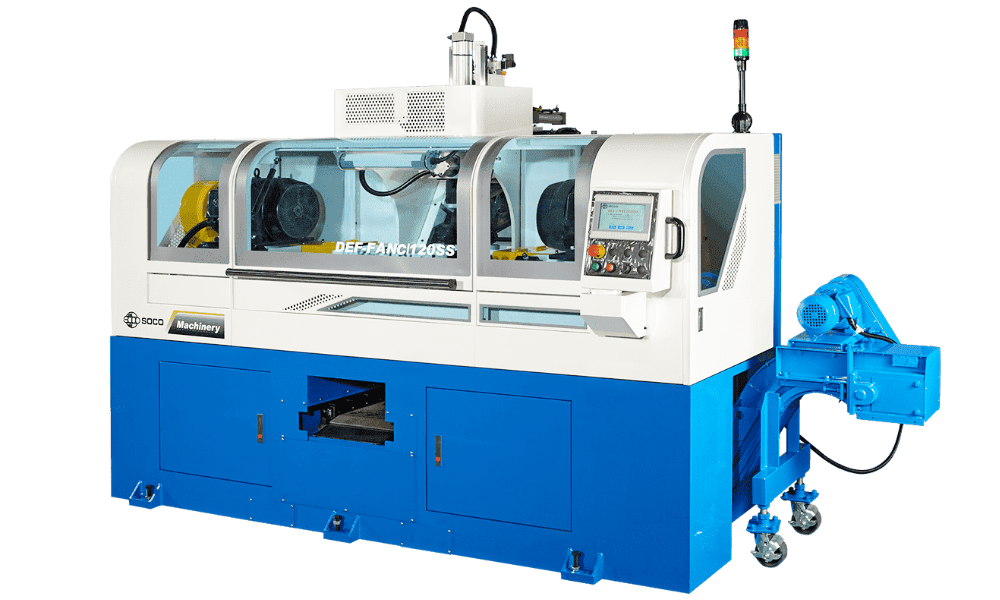

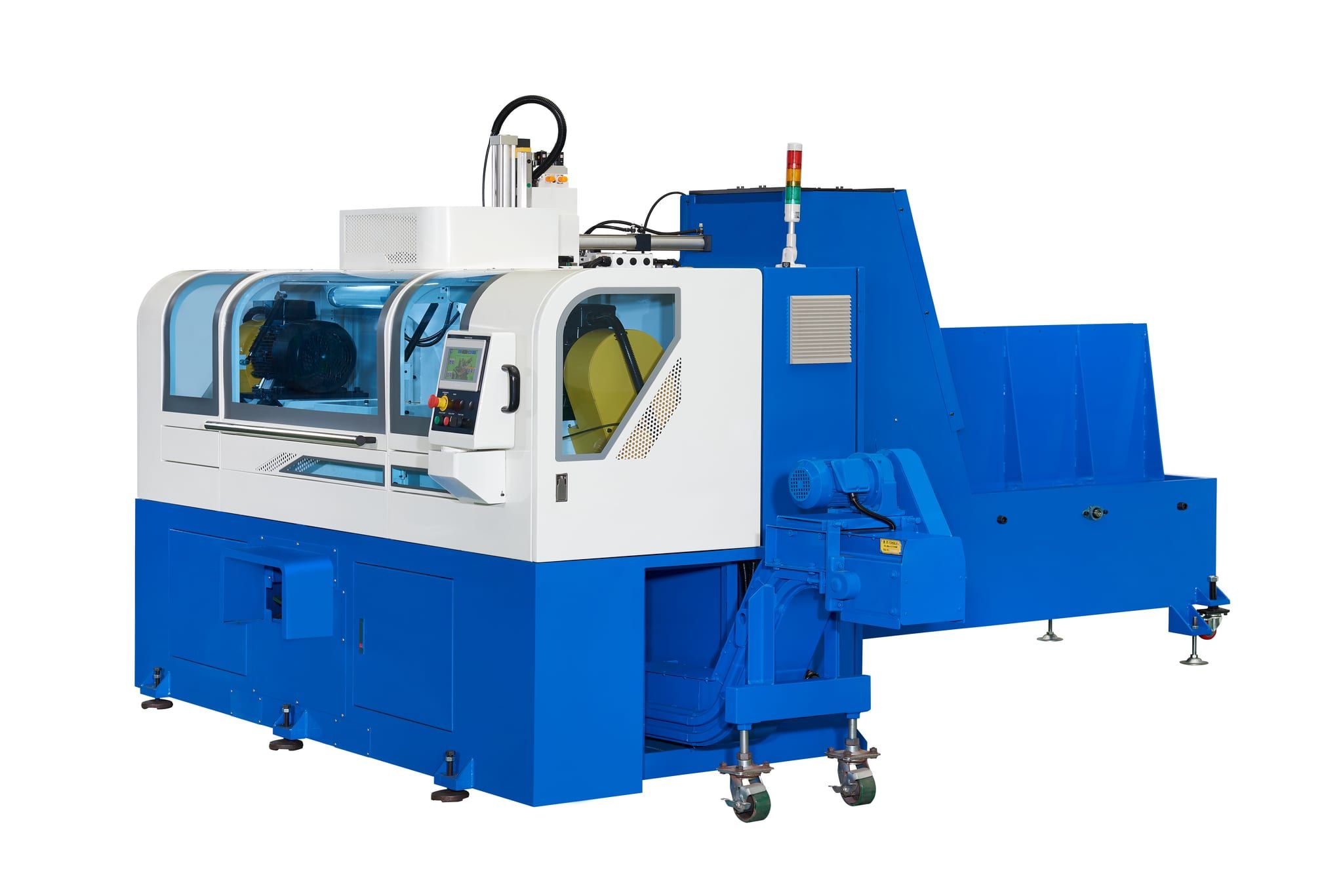

DEF-FANC/127SS Specifications
| Specification | DEF-FANC/127SS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Round tube capacity (mild steel) | Ø60-Ø127 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum tube wall thickness | 8 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tube operation | Inside and outside edge chamfering and facing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum facing depth | 0.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar capacity (mild steel) | Ø60-Ø127 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid bar operation | Outside chamfering only (C5 chamfer) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Workpiece length | 25-250 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum workpiece weight | <4.5 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Processing speed | 6 seconds per piece (Ø60 mm S45C tube, 4 mm wall, 1 mm facing depth) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle motor | 5.5 kW, 6P (both sides) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed | 245-1015 RPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Clamp control | Pneumatic cylinder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cutting head feed | Yaskawa 2.9 kW electric servo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material loading | Rack type (7 × Ø127 mm or 15 × Ø60 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rack loading capacity | 35 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressed air | 6-8 bar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total air consumption | 120 L/min + 120 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Software and interface | SOCO i2 controls with touch screen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total power requirement | 18 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard accessories | Standard tool head (EZA017) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optional accessories | Special tool head and seats for boring/deep chamfers, radius chamfering, and solid-bar outside chamfering with centering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (L × W × H) | 2560 × 1700 × 1960 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Machine weight | 3300 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
The standard EZA017 tool head is rated for wall thicknesses below 5 mm; use the heavy tool head above 5 mm.
