Key Features
Automatic Operation
Ensures efficient and user-friendly operation for both straight and angle cutting.
Air Lifting System for Angle Adjustment
Provides precise and effortless angle setting for cutting flexibility.
Roller-Type Material Output Stand
Enhances stability and material handling during the cutting process.

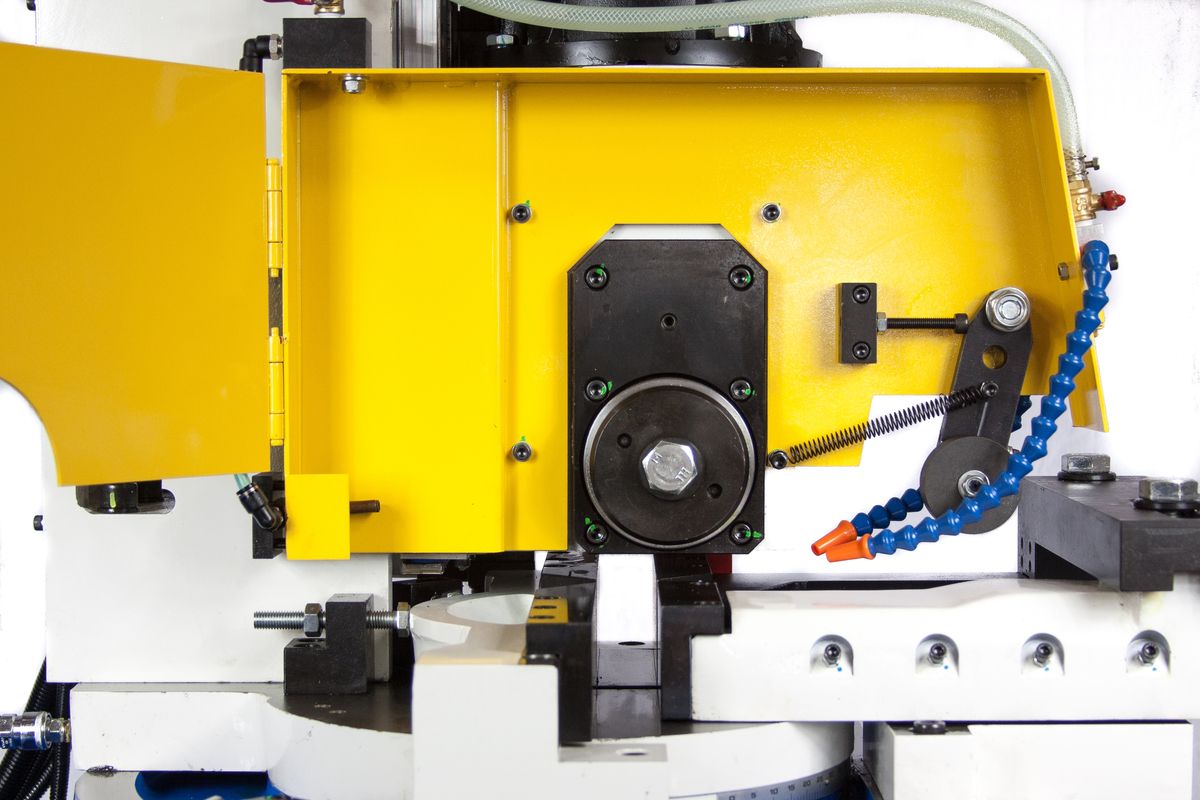

Heavy-Duty Saw Blade
Supports HSS saw blades (Ø250 - 400 mm) for superior cutting performance.
Hydraulic Clamping System
Secures the material in place for vibration-free, high-accuracy cutting.
Water-Based Cooling System
Maintains a smooth finish and extends blade life.

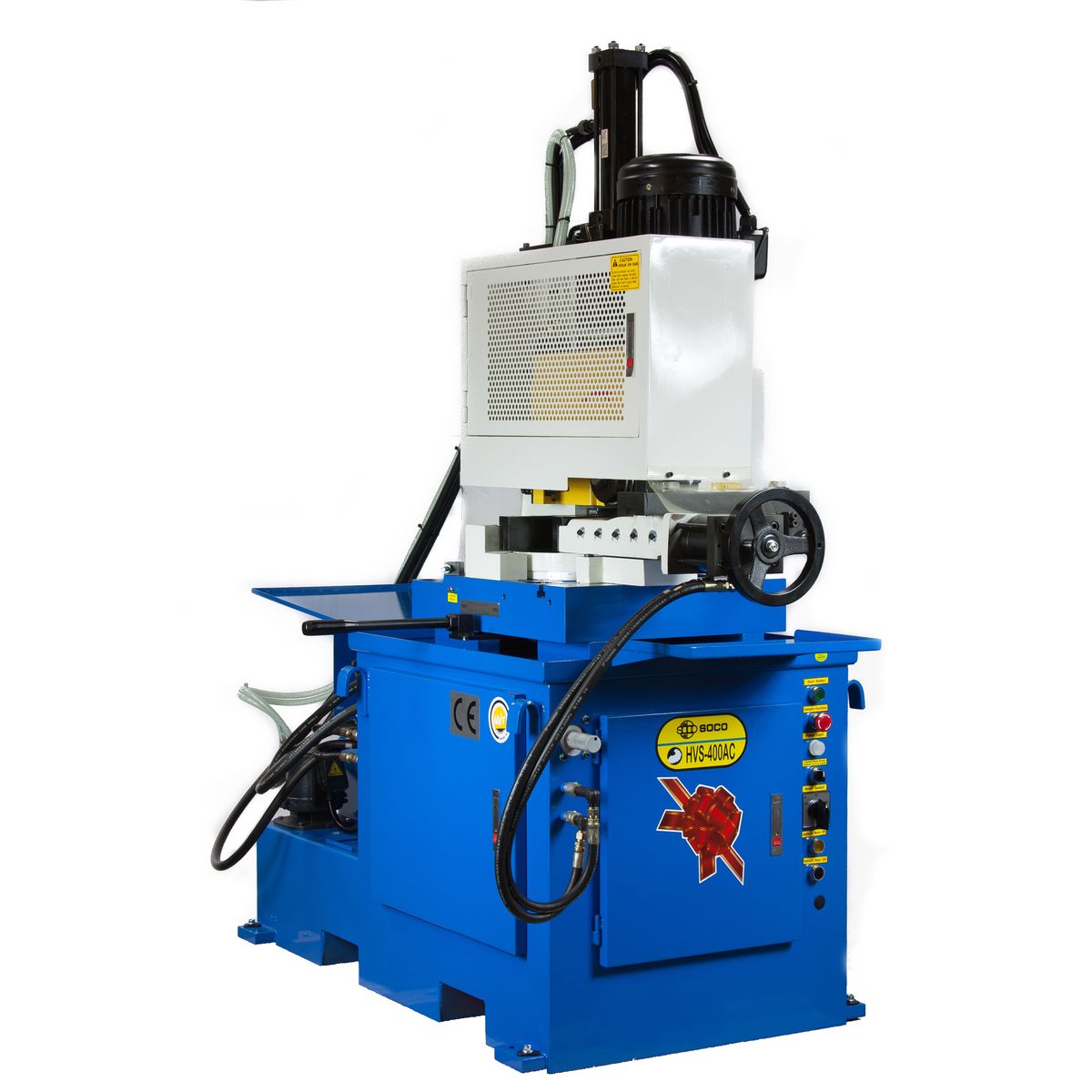

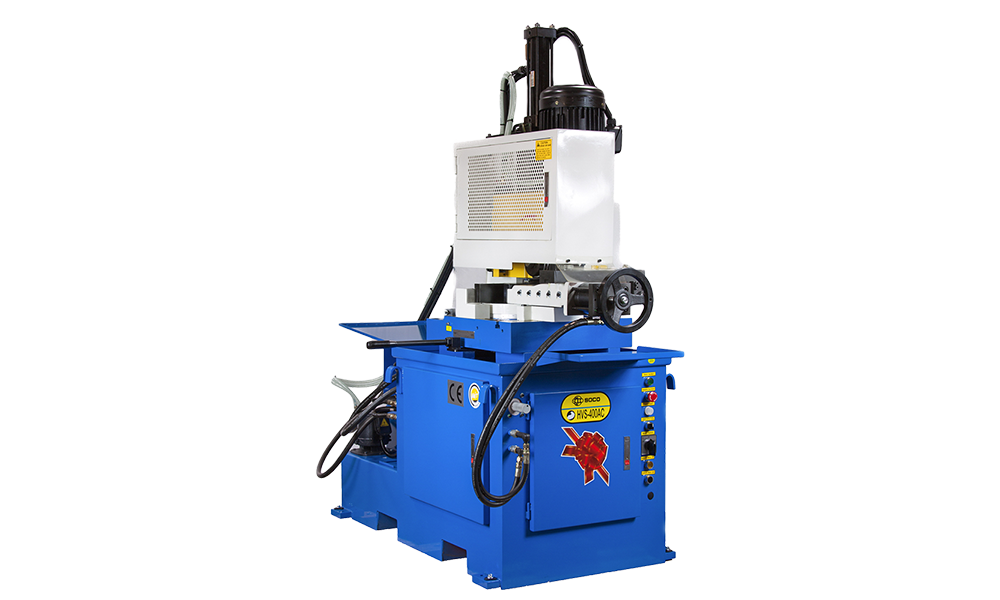

HVS-400AC Specifications
| Specification | HVS-400AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cutting angle reference | 90° | 45° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Round tube capacity | Ø127 mm | Ø127 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Square tube capacity | 125 × 125 mm | 100 × 100 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rectangular tube capacity | 160 × 80 mm | 110 × 100 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid round bar capacity | Ø100 mm | Ø70 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Solid square bar capacity | 90 × 90 mm | 60 × 60 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cutting-angle range | +45° counterclockwise through 90° to −30° clockwise | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle motor | 3.75/2.25 kW, 2/4P | 3.75/1.5 kW, 4/6P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum cutting-head feed stroke | 220 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindle speed (60 Hz) | 44/22 RPM | 22/16 RPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Saw blade | Ø250-Ø400 mm HSS; Ø32 mm arbor; 2 × Ø11 × 63 mm P.C.D. pin holes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Saw blade lubrication | Water-based coolant circulation system | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cooling pump motor | 0.2 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Coolant tank capacity | 50 L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

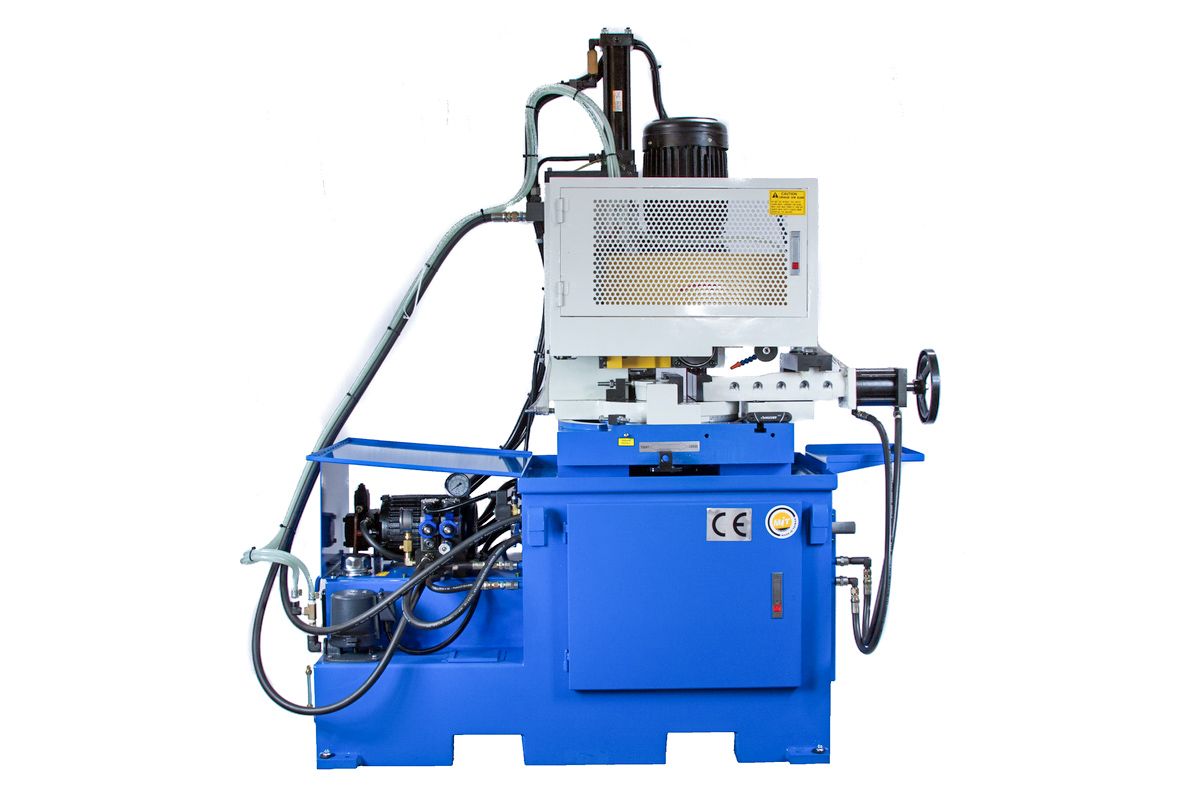

| Hydraulic pump motor | 1.5 kW, 4P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic pressure | 25-35 kg/cm² | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic reservoir | 75 L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Total power requirement | 5.4 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard accessories | Tool box with standard hand tools; standard clamp; stopper | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optional accessories | Clamps in various sizes; oil-mist spray system; spindle speed inverter; counter; foot switch; short vise; RTI and RTO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (L × W × H) | 1750 × 800 × 1930 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Machine weight | 900 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cutting capacities apply to material below HRC15. The Ø127 mm capacity at 45° is limited to material under 5 mm thick.
